Descubra mais sobre O Patch Panel da Linha Impact Lan da Intelbras foi projetado para atender a necessidade de
interconexão de cabeamento estruturado para redes LAN de CFTV, telefonia e ethernet para
categoria 5e, ou seja, para redes até 100 MHz de cabeamento horizontal. Pensado para facilitar
em futuras manutenções e deixar a instalação mais organizada, o Patch Panel Impact Lan também
possui dobras de reforço estrutural para evitar o empenamento.

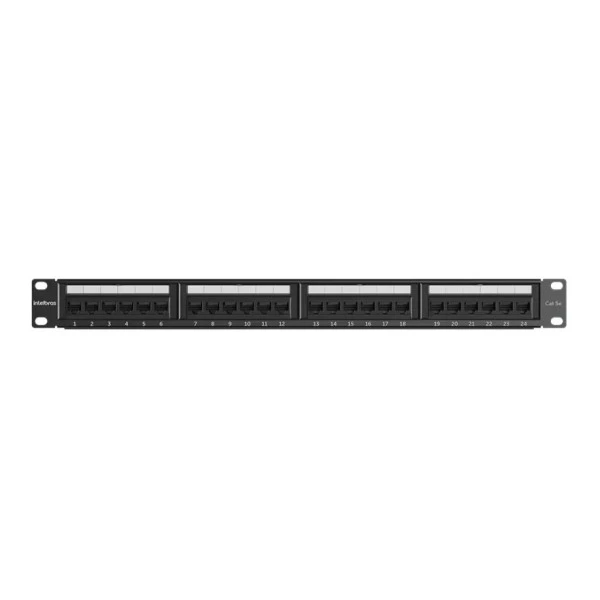

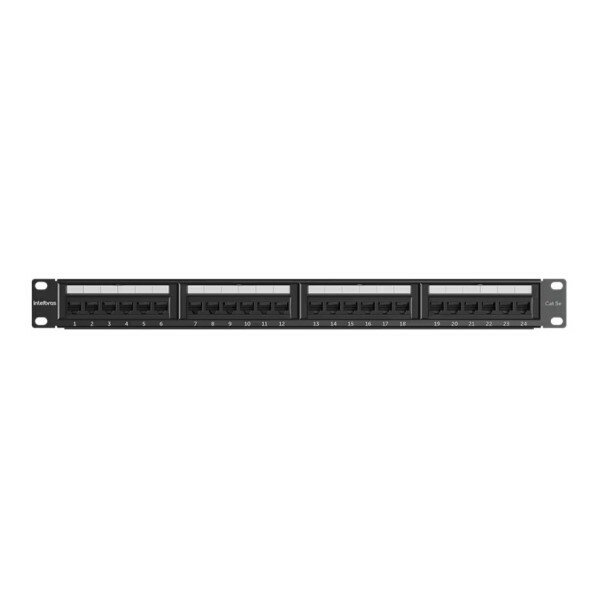

Patch Panel para redes de dados LAN de categoria
5e.
» 24 portas
» Frequência de operação: até 100 MHz;
» Conectores RJ45 banhados em ouro montados em placas
de circuito impresso;
» Identificação das portas;
» Compatível com IEE 802.3, 1000 BASE-T, 100BASE-TX e 10
BASE-T;
» Guia traseiro para fixação individual de cabos
» Sem blindagem;
» Uso interno.

Especificações Técnicas
Código PP524
Modelo PATCH PANEL IMPACT LAN UTP CAT5E 24 PORTAS
Aplicação Redes de transmissão de dados e CFTV IP
Compatibilidade Cabos Cat5e U/UTP, conectores RJ45, toda linha de racks Intelbras e toda linha
Impact Lan.
Contato (parte frontal) Conectores RJ 45 banhados em ouro (1,27 μm)
Contato (parte traseira) Conectores IDC para cabos de condutor sólido e diâmetro de 22-26 AWG
Altura 1U (44,45 mm)
Largura 19”
Teste de tensão entre os condutores 1000 V RMS durante 1 minuto
Corrente máxima 1,5 A
Resistência de isolamento 10 MΩ
Resistência do contato 2 mΩ por contato
Temperatura de operação -10 °C até +60°C
Humidade 10% até 90%
Padrões de montagem IDC T568A e T568B
Acessórios inclusos 24 abraçadeiras plásticas para fixação dos cabos no guia traseiro
1 kit para fixação em rack (4 porcas gaiola, 4 parafusos e 4 arruelas)
Topologias de cabeamento Link permanente com comprimento máximo de 90 metros
Canal de até 4 conexões e comprimento máximo de 100 metros
